Conectores

Realiza una tabla resumen de los conectores que hemos dado en clase, incluye la siguiente información

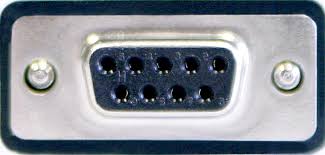

1. Nombre común Pueto serie

2. Nombre técnico DB-9

3. Esquema

4. Tipos

5. Usos.Esta en desuso,para ratones y conectores bde baja velocidad

6. Fotografía



1. Nombre común Puerto paralelo

2. Nombre técnico LPT

3. Esquema

4. Tipos DB-25

5. Usos.Para impresoras

6. Fotografía



1. Nombre común Puerto PS/2

2. Nombre técnico PS/2

3. Esquema

4. Tipos PS/2 de 6 o 5 pines

5. Usos.raton o teclado dependiendo del color(verde/lila)

6. Fotografía



1. Nombre común Puerto USB

2. Nombre técnico USB

3. Esquema


4. Tipos
USB-A Hembra para base // USB-B Macho en el extremo de cable del preriferico+mini-USB y Micro-USB

USB 1.0 ------ 187.5

USB 1.1 ------ 1.5 MB/S

USB 2    ------ 60 MB/S

USB  3   ------ 625 MS/S

5. Usos.plug &play ,es decir,

6. Fotografía



1. Nombre común  Puerto firewre

2. Nombre técnico IEEE1344

3. Esquema

4. Tipos

5. Usos. Para camara de video y dispositivos relacionados con el video

6. Fotografía

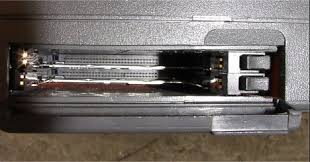

1. Nombre común Puerto PCMIA

2. Nombre técnico PCMIA

3. Esquema

4. Tipos

5. Usos.Actualmente esta en desuso,utilizado para tarjetas de wifi y capturadoras de video.

6. Fotografía



1. Nombre común Puerto JAck

2. Nombre técnico jack

3. Esquema



4. Tipos

Rosa: Se conecta un microfono

verde:salida de audio para altavozes o cascos

azul: Entrada de audio esterio

y sonido envolvente 3 colores negro,gris y amarillo

5. Usos.Micro,entrada de audio,salida de audio y altavozes

6. Fotografía

1. Nombre común Puerto RCA

2. Nombre técnico Puerto RCA

3. Esquema



4. Tipos

Blanco Altavoz izquierdo

Rojo: Altavoz derecho

5. Usos.Para altavozes

6. Fotografía



1. Nombre común  Sonido optico

2. Nombre técnico Puerto toslink

3. Esquema



4. Tipos

5. Usos.Salida de sonido (el mejor de los que hay en el mercado)

6. Fotografía

1. Nombre comúnConector RJ 11

2. Nombre técnicoConector RJ11

3. Esquema



4. Tipos

5. Usos.Para equipos a la linea telefonica

6. Fotografía

1. Nombre común Conector RJ45

2. Nombre técnicoConector RJ45

3. Esquema



4. Tipos

5. Usos.Redes de echernet

6. Fotografía
